1、简介
1.1、产品简介
NT-108具有10/100M以太网接口，支持最高48KHz采样，192Kbps的音频流播放。接入220V交流电源。具有1路本地mic输入，3路立体声线路输入，这3组立体声线路输入经过信号混合后通过网络输出到其他网络音频设备上进行播放，其内置音频功放和驱动扬声器，可在本地监听播放线路输入和麦克风输入信号。NT-108还提供1路立体声音频线路输出，可接外置的大功率音频功放。
NT-108网络音频播放终端使用专用的网络音频流格式，有0~100级音量范围调整，可通过专用的配置程序网络音频配置工具配置面板上的4个按钮的功能，进行单播、组播、广播和紧急广播的操作。
1.2、产品规格
输入电源：
220V交流电源
网络接口：
10/100M base网络，RJ45接口，1.5KV电气隔离，收发数据指示
本地Mic输入：
典型幅值50mVpp，信噪比68dB；
线路输入：
典型幅值1500mVpp，内阻10KΩ
线路输出：
典型幅值1500mVpp，THD < 0.3%，内阻500Ω，信噪比83dB；
网络特性：
支持ICMP，ARP，TCP，UDP，HTTP，DNS，DHCP，IGMP网络协议；
使用环境：
操作环境：0℃～55℃，5～95%湿度
存储环境：-20℃～85℃，5～95%湿度
2、接口说明

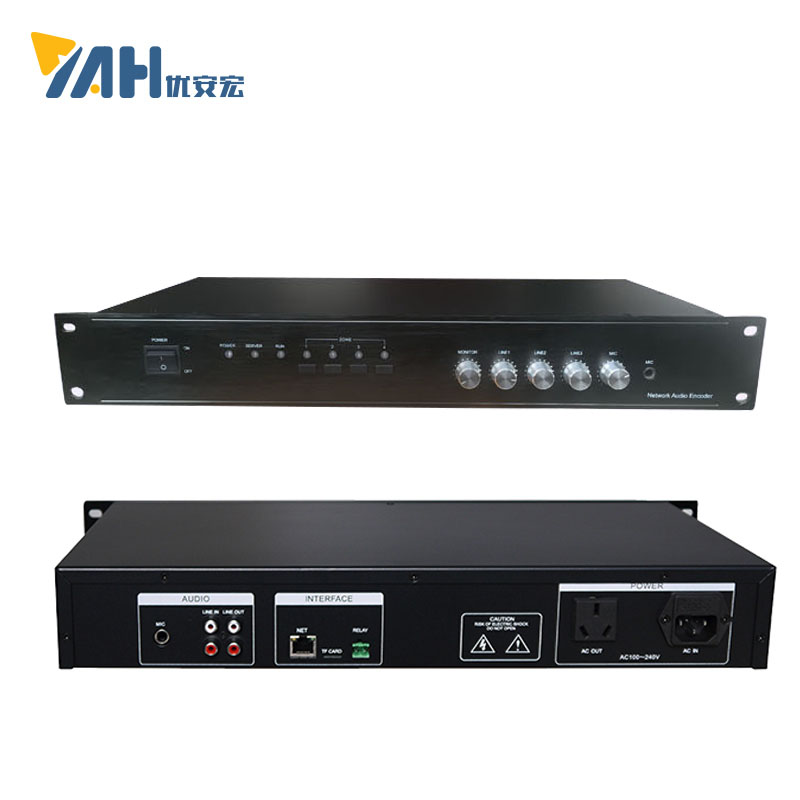

2.1、前面板
POWER开关： AC220V输出开关按键
POWER灯： 电源状态指示灯
SERVER灯： 服务器连接状态指示灯
RUN灯： 状态指示灯
ZONE（1~4）按键： 功能按键，可将线路输入的信号通过单播组播等方式发送至其他网络设备。
MONITOR旋钮： 调节监听音量
LINE1旋钮： 调节本地输入AUX0音量
MIC璇钮： 调节本地麦克风输入音量
MIC接口： 本地麦克风输入
2.2、背板描述
AC 220V IN： 交流220V电源输入接口
NET: 网络接口
Line Out： 一路立体声输入接口
LINE IN: 一路立体声输入接口
2.3、以太网接口
NA932提供标准的10/100M以太网接口，以RJ45接头与以太网连接，RJ45接头引脚含义如下。
RJ45引脚说明：
|
引脚号 |
说明 |
|
1 |
TX+ 以太网发送正信号 |
|
2 |
TX- 以太网发送负信号 |
|
3 |
RX+ 以太网接收正信号 |
|
6 |
RX- 以太网接收负信号 |
网络指示灯说明：
|
符号 |
功能 |
说明 |
|
YLED |
数据收发指示灯 |
当转换器发送或接收数据时，指示灯亮 |
|
GLED |
网络连接指示灯 |
当转换器网络连接好时，指示灯亮 |
2.4、线路输入
NT-108提供1组外部音源输入接口，用户可将mp3播放器，cd播放器等音频输出接到线路输入，使用NT-108的功放进行录播播放或者本地扩音输出。
2.5、线路输出
NT-108提供音频功率放大和小功率扬声器，当此功率放大不能满足要求时，可外扩更大的功率放大器，将NT-108的线路输出接到外置功率放大器的信号输入即可。
3、工作前的配置
NT-108做为一个网络音频终端，当安装完毕，接上电源后，应该使用网络音频配置软件对其进行网络参数和系统参数的配置。
网络设置包括IP地址，子网掩码，网关地址的配置。这些设置与设备所处的网络有关，请咨询网络管理员。
系统参数包括设备名，设置密码，分组等信息。设备名是网络音频终端在网络上的名字，通常应分配一个有意义的代号，各终端的名字不应该重复，以利于搜索和管理。密码是设置终端参数的口令，出厂设置密码为空，当设置了密码后，之后所有通过网络的参数操作都需要密码认证。分组信息包括了网络音频终端隶属那个组。我们可以将网络上的终端分成多个组，之后在播放音频节目的时候，可针对某个组进行播放，终端不会播放不属于自己组的音频。设备可设置的组号从1～255，供255个分组。每个网络终端有4个断电保存固定组号，1个断电不保存的临时组号，可最多隶属5个分组，易于构成树形的分组结构。根据需要，配置服务器IP地址与服务器端口，NT-108会定时的向服务器报告自身运行状态，服务器可利用此特性监视NT-108的工作状态。
为了方便用户对NT-108的配置，我们提供一个通过网络配置NT-108参数的软件网络音频配置工具，软件运行于Windows系统下，操作方便。用户可以使用此软件搜索本地局域网上的网络音频终端，并进行配置。
网络音频配置工具软件主界面如下：
关于网络音频配置软件更详细的使用信息，请参考相关的文档。
|
日期 |
版本 |
说明 |
|
2020-05-06 |
V1.0 |
发布 |
