产品介绍
本终端是一款带前置播放终端，具有10/100M以太网接口，其接收网络的音频数据或外部音频输入后，提供立体声的音频输出。

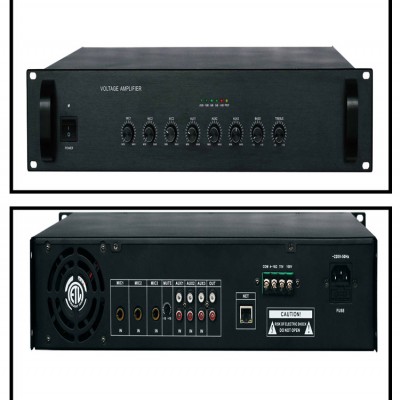

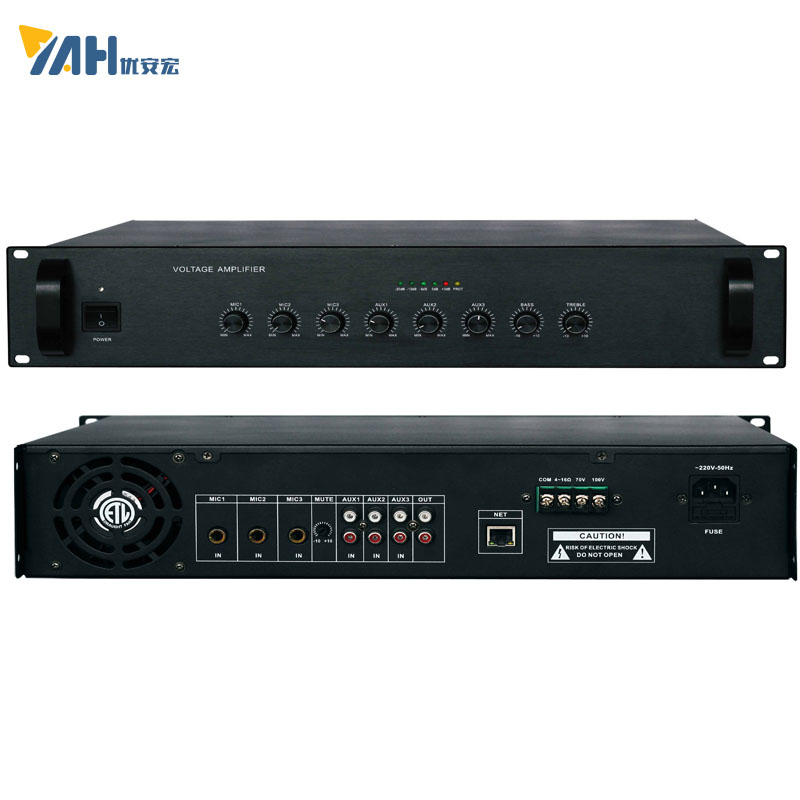

本播放终端前面板上有一个POWER开关控制总电源，并有三个指示灯，当POWER开关开启时，POWER指示灯会亮；当设备与外部有数据传递时，RUN指示灯会亮。还有一个Power Control开关控制后面板上的继电器输出。同时有3个音量调节旋钮，当有外部音源输入到该设备时，设备的电平指示灯会实时显示音量大小，Line Out旋钮可控制该音量；Line In和MIC旋钮可分别控制音频线路输入和MIC麦克风输入的音量。
本置播放终端后面板上有一组AUX音源输入和一组AXU音源输出，一组交流220V的继电器输出，可以直接连接纯后级功放，使得后级功放可以播放来自网络与本地的音频。
·产品特点
l 标准RJ45网络接口，可以放置在网络系统中的任何地方；
l 支持1路本地音源输入、1路MIC输入和1路立体声音源输出；
l 配备3个功能旋钮，调控设备工作状态；
l 提供一路受控电源接口，连接纯后级功放机；
l 提供固件在线远程升级；
l 可以选配SD卡和电池，实现利用SD卡脱机离线播放；
l 实现本地广播或者网络广播；
l 1.5U标准机柜式设计，黑色氧化铝拉丝面板；
·规格参数
l 网络接口 RJ45输入标准
l 传输速度 10／100Mbps
l 音源输出 立体声输出
l 外 壳 金属
l 外形尺寸 L.485mm * W.225mm * H.65mm
l 电 源 AC 220V
l 重 量 3.2Kg（不含电源线）
·硬件安装
①、将本终端固定在标准机柜中，也可放在桌面上使用；
②、使用标准的以太网线，将本终端与交换机连接；
③、使用电源线配件，将本终端接入电源，如果使用另外的电源，请检查电源电压为AC220V，如果接通电源，打开开关后会发现面板上的Power指示灯会常亮。
④、如果使用外接功放或有源音箱，可以将功放或有源音箱的音源输入接到本终端的音源输出端；
·参数设置
在正式使用前，需要设置本终端的参数，包括IP地址、子网掩码、网关地址和端口等，请使用专用的配置软件对这些参数进行设置，具体请参阅相关软件使用说明。
